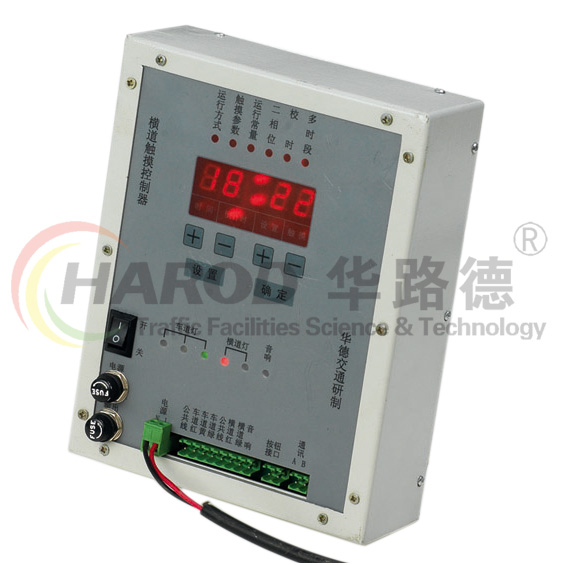

人行橫道觸摸控制器主要應用于機動車道橫道叉口的交通信號控制，在保證機動車通行順暢的條件下，其應用有助于規范橫道叉口機非動車和行人的交通有序性，提高行人過叉口的安全性。

技術性能

1、 信號輸出：共6路，分別為機動車道紅、黃、綠燈，橫道紅、綠燈，音響控制信號。

2、 輸出負載能力：220VAC，輸出功率≥800W

3、 橫道觸摸開關：1路

4、 通訊接口：1路485輸出，用于倒計時信號輸出，通訊速率：4800bps

5、 運行方式：5種，分別為黃閃、關燈、定周期、黃閃+橫道觸摸控制、常綠+橫道觸摸

6、 時段方案：提供1個時段方案，最大可設7個時段

7、 時間：采用專門時鐘芯片，日誤差20PPM，手動校時

8、 電源功耗：190V～260VAC，本機功耗5W

運行方式

1、 黃閃，機動車道黃燈閃爍，閃爍頻率可調；橫道燈滅。

2、 關燈，機動車道和橫道信號燈全滅。

3、定周期，機動車道綠燈與橫道綠燈交替點亮，點亮?xí)r間可調。

4、黃閃+橫道觸摸控制，平時機動車道燈黃閃，橫道燈關滅；當有橫道觸摸鍵按下，響應橫道觸摸；機動車信號紅燈、橫道信號綠燈，同時顯示倒計時；橫道綠燈時間由一次觸摸綠燈時間和最大橫道通行時間控制；橫道綠燈周期到，機動車道信號綠燈，橫道信號紅燈，車道綠燈時間由最小車道通行時間決定，如在車道最小通行時間內無觸摸響應，車道信號轉為黃閃，橫道信號關滅，等待觸摸響應。

5、常綠+橫道觸摸控制，平時機動車道燈常綠，橫道燈常紅；當有橫道觸摸鍵按下，響應橫道觸摸；機動車信號紅燈、橫道信號綠燈，同時顯示倒計時；橫道綠燈時間由一次觸摸綠燈時間和最大橫道通行時間控制；橫道綠燈周期到，機動車道信號綠燈，橫道信號紅燈，車道綠燈最小時間由最小車道通行時間決定，在最小通行時間內不直接響應橫道觸摸，但記憶橫道觸摸。

6、時段，可以通過設置時段在一天內不同時段運行不同方式，一共可設置6個時段。
